Жатки для уборки подсолнечника |
Уникальные подсолнечниковые жатки Майнеро Mainero для высокой производительности!
- Жатка оборудована узкими лифтерами, которые имеют очень острые концы, что дает возможность проводить уборку подсолнечника с минимальными потерями при любой ширине междурядья.
- Чтобы исключить возможность потери осыпающихся зёрен все делители выполнены в V-образной форме и имеют закруглённые края. Ширина входных каналов между делителями может регулироваться путём изменения ширины каждого второго делителя. Эта особенность обеспечивает возможность настройки жатки таким образом, что стебли подсолнечника проходили свободно и при этом не спутывались.
- В зависимости от размера корзинок основной массы подсолнечника возможно проведение регулировки положения как упорного щитка, так и прижимающего барабана. Правильная настройка положения упорного щитка крайне важна. Если щиток образует слишком малый проходной зазор, то это приводит к застреванию крупных корзинок, а если же слишком большой, то срез происходит значительно ниже корзинки и при этом в систему обмолота комбайна попадает значительная часть стебля.
- Сегментный режущий аппарат имеет по три термически обработанных сегмента напротив каждого входного канала, а достаточно высокая скорость резки гарантирует качественный срез.
- Под режущим аппаратом расположен подающий валик режущего аппарата с четырьмя рядами зубчатых планок. Валик затягивает книзу растения подсолнечника, чтобы затем стебли могли быть отрезаны максимально близко к корзинкам, избегая при этом выдёргивания растения из земли.
- Шнек жатки оборудован ограничителем крутящего момента, а режущий аппарат приводиться в движение через ременную передачу, что гарантирует их защиту от поломок при попадании твёрдых предметов.
| Рабочая ширина захвата, м |
8,165 / 9,740 / 11,100 |
| Длина лифтеров, мм |
1850 |
| Ширина лифтеров, мм |
Фиксированных 220 мм, регулируемых 220 – 260 мм |
| Тип режущего аппарата |
Сегментный, по 3 сегмента на входной канал |
| Скорость движения режущего аппарата, циклов/мин |
380 |
| Подающий валик режущего аппарата |
С 4 рядами зубчатых пластин, скорость вращения от 350 до 450 об/мин |
| Упорный щиток |
Регулируемый |
| Подающий барабан |
С 3 рядами пальцев, вручную регулируется положение вверх-вниз, вперёд-назад, скорость вращения от 100 до 110 об/мин |
| Шнек |
Винтообразный с 2 каучуковыми лопастями в зоне выгрузочного окна |
| Привод |
Карданный вал |
| Защита от перегрузок |
Фрикционная муфта, ременной привод |

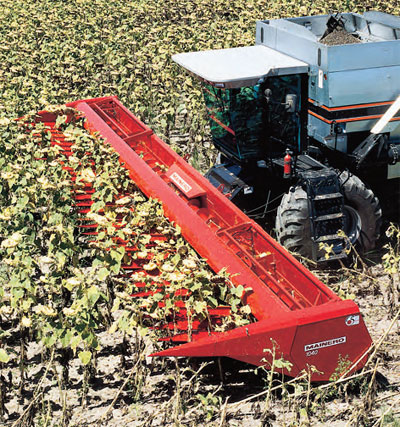

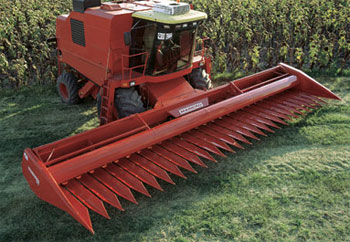

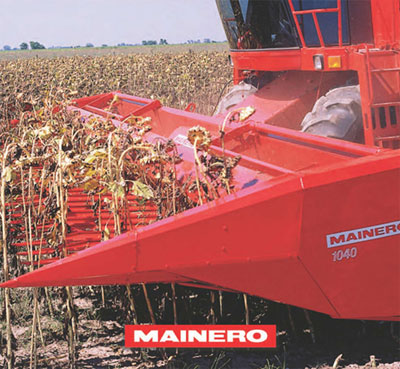

Жатка для подсолнечника Mainero 1040
Важное значение конструкции делителя-подъемника
Мягкий захват головок подсолнечника

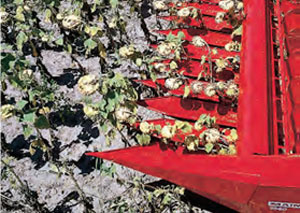

Делители-подъемники, 2 на борозду, первыми имеют механический контакт с растениями и могут являться причиной потерь при сборке. Очень острый угол наконечника позволяет нежно проникать между растениями без риска потерь семян или головок подсолнечника.
Усиленные структуры
С V-образным профилем и закруглёнными краями между собой, формируется входной канал регулируемой ширины, что обеспечивает свободное поступление наклонных стеблей, избегая остановок из-за спутывания, когда растения ещё зелёные или во время росы.

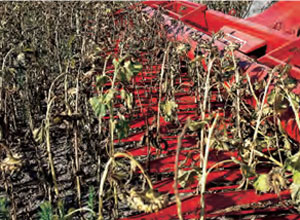

Сбор без потерь по бокам.
Наконечники боковых делителей более длинные и с таким же углом проникновения, как и центральные, что обеспечивает полный захват головок на боковых бороздах и с такой же нежностью проникновения как у центральных делителей.

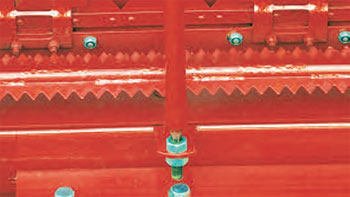

Валик выдёргивателя стеблей
Расположен на наконечниках делителей, что способствует защите от ударов при работе на малой высоте. Кроме того, с таким расположением достигается отличная очистка верхней зоны режущих ножей и нет необходимости регулировать положение резака стеблей в зависимости от состояния растений. С четырьмя зубчатыми линиями, покрывающих всю ширину валиков, хорошо протягиваются стебли, даже когда они поступают наклонными, избегая обычных выдёргиваний растений. Расположенные сверху защищённых подшипников, обеспечивается свободный доступ при обслуживании.

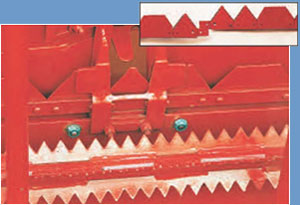

Обрезной нож
Три секции по линии входа растений обеспечивают повышенную способность резки стеблей. Наконечники делителей с широким входом позволяют в одно действие обрезать стебли большого диаметра. Система боковых направляющих на каждом пути захвата увеличивают опорную поверхность ножа, продлевая тем самым срок службы секции резки. Обслуживание быстрое и лёгкое, так как балка резки закреплена болтами в центральных секциях и в промежутках.
С Mainero Ваши возможности увеличиваются.
Щиток обворачивающий = большая используемая поверхность делителей подъемников.
Большая длина делителей-подъёмников совместно с системой обворачивающего щитка предоставляет Вам Mainero 1040 для захвата большей области головок по сравнению с моделями, имеющими трубу вместо щитка. Такая модель способствует лучшему сбору с малым индексом потерь.
Щиток обворачивающий = большая защита для головок
Исключительный дизайн щитка, обворачивающий режущий аппарат, кроме того, предотвращает контакт головок с ножами и тем самым предохраняет от больших потерь семян. К тому же обеспечивает поддержку стеблей и благоприятствует проскальзыванию растений, в каком угодно их состоянии.
Гидравлический режущий аппарат
Режущий аппарат имеет три сменных ножа на каждую линию поступления растений. Головки захватываются мягко, при этом облегчается действие режущих ножей и после обрезки направляются к шнеку сборщика. Привод осуществляется гидравлической системой, которая позволяет из кабины комбайна регулировать режим вращения в зависимости от скорости движения и густоты растений. Такая регулировка позволяет добиться мягкого режима сбора, избегая повреждения головок, что в свою очередь облегчает работу комбайна.

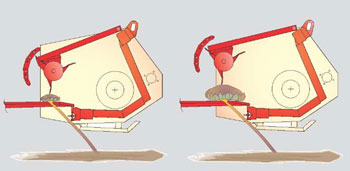

Исключительная система совместной регулировки Режущего аппарата и щитка
Для осуществления хорошего сбора урожая с минимальными потерями оба элемента должны настраиваться каждый раз, когда меняется размер головок. Положение щитка должно регулироваться подъемом так, чтобы растения могли проходить в сторону режущего аппарата и при этом щиток всегда должен быть направлен вверх и вперёд, обеспечивая опору в момент резки стебля.
С целью достижения простой и быстрой регулировки обоих элементов аппарат резки и щиток установлены на одной платформе без какого-либо типа связи с боковинами жатки, и изменение их позиции производится на ходу из кабины комбайна с помощью компенсирующих гидравлических цилиндров. Благодаря новой системе, регулировка осуществляется одним движением.
Технические данные Жатки для подсолнечника Mainero 1040
| Количество борозд в 700мм: | 7 8 9 10 12 14 16 |
| Делитель-подъемник | |
| Количество: |
2 на борозду |
| Зазор между делителями: | Регулируемый |
| Длина: | 1.850 мм |
| Наконечники: | Регулируемые |
| Балка резки | |
| Тип: |
Модульный-секционный |
| Привод: | Коробка альтернативного движения с ременным приводом |
| Количество режущих секций: | 3 секции в каждом входе растений |
| Ножи: | Двойные. С термической обработкой |
| Режим: | 380 циклов в минуту |
| Режущий аппарат | |
| Тип: |
Трубчатый. |
| Зубья: |
3 по линии резки. Сменные-регулируемые. |
| Регулировка вперед и по высоте: | Одновременные. Привод ручной или гидравлический. |
| Вращательный привод: |
|
| механический: | Привод цепной. Режим поворота постоянный. |
| гидравлический: | Приводится в действие гидравлическим мотором. Режим поворота регулируемый. |
| Щиток: | |
| Тип: | обворачивающий. Совместно с режущим аппаратом. |
| Регулировка: | Одновременно с режущим аппаратом. |
|
Резчик стеблей | |
| Тип: | Модульный, секционный. С 4 зубчатыми крыльями. |
| Монтаж: | На подшипниках. |
| Расположение: | Между балкой ножей и наконечниками делителей. |
| Шнек | |
| Тип: | Винтообразный с каучуковыми лопастями. |
| Монтаж: | Шестиугольная ось на сферических подшипниках. Регулируемый. В секциях на 12-14 и 16 борозд. |
| Система защиты: | Ограничитель усилия дисковой. Регулируемый. |
| Привод: | Карданный вал с 60 свободного вращения. Цепь роликовая ASA 60. |
| Трейлер | |
| До 12 борозд: | Одна колёсная ось со спаренными колёсами. Всего 4 колеса 6.00 x 16 - 6 слоев. Регулировка наклона жатки механическая. Передний с поворотной шаровой серьгой (360o). |
| От 14 борозд: | Две колесных оси: Задний в коромысле. Всего 6.00 x 16 - 6 слоев. Регулировка наклона жатки механическая или гидравлическая. |
| Основные параметры | |
| Ширина транспортировочная (A) |
2.430 мм |
| Высота транспортировочная (B) | 3.000 мм |
| Высота (C) | 1.200 мм |
| Длина (D) | 3.250 мм |
| Полная ширина (E) |
5.400 мм 6.100 мм 6.800 мм 7.500 мм 8.900 мм 10.300 мм 11.700 мм |
| Вес (полный, без тележки): | 1.520 Кг 1.680 Кг 1.840 Кг 2.000 Кг 2.320 Кг 2.600 Кг 2.880 Кг. |
Предприятие сохраняет за собой право вносить изменения в свою продукцию без предварительного оповещения.
