Тележки для перевозки жаток, NARDI, Италия

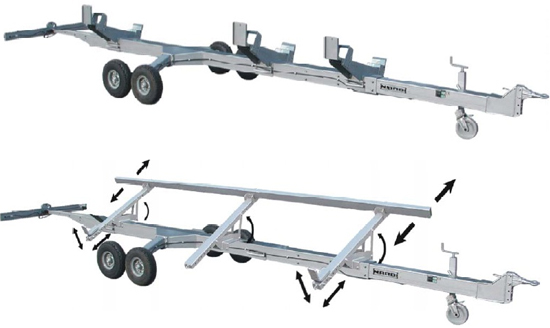

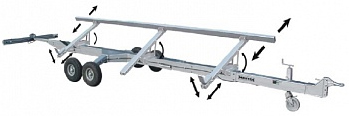

ОПОРА- КРОНШТЕЙН «GRANO»

Простой в применении, предназначен для перевозки валковых зерновых жаток «ЗЕРНО/РИС» любых моделей.

Кронштейн имеет 4-и регулируемых элемента фиксации, оптимально адаптируемых к жатке.

Достаточно зафиксировать кронштейн в оптимальном положении всего один раз, после чего можно работать многократно без дополнительных настроек.

Масса тележки: 680 кг.

ЗЕРНО - СОЯ - РИС - КУКУРУЗА - ПОДСОЛНЕЧНИК

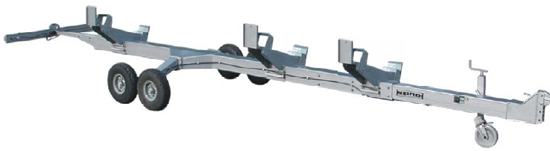

Модель: N50B-X UNIX в комплектацию входит:
№ 3шт. опорные кронштейны типа «UNIVERSAL SUPPORT» пригодных для перевозки валковых и рядковых жаток для зерна, кукурузы, подсолнечника, сои, риса.; Крепежные Ремни безопасности; Задняя Рама световой сигнализации; 4 грузовых колеса: шины тип “6-00-9” 12 PLY Rating, повышенной грузоподъемности (1200 кг/колесо при скорости 40Kм\час., Давление 8Bar /10Bar). Адаптируется для всех типов жаток комбайна длиной от 0 до 9,6 м. в буксире с комбайном (для жаток длиной до 12,00 м. в буксире с трактором).

Технические характеристики:

• Масса тележки – 810 кг.
• Грузоподъемность – 4000кг.
• Три опоры-кронштейна (для предотвращения провисания длинных жаток во время перевозки).
• Корпус рамы телескопический ( регулируется длина дышла).
• Специальный сверхпрочный сплав стали, код FE510 (грузоподъемность 51 кг/кв.мм).
• Крюк сцепки, регулируемый в 2-x позициях.
• Моноось (малый радиус разворота и высокая маневренность).
• Балансировка колес (копирует рельеф дороги, не допускает встряски, равномерно распределяет тяжесть груза на каждое колесо, повышает стабильность тележки).
• 4 грузовых колеса, шины тип “6-00-9” 12 PLY Rating, повышенной грузоподъемности (1200кг/колесо при скорости 40 км\час., Давление 8Bar /10Bar.
• Опорное колесо регулируемое по высоте, и складываемое во время движения, полностью из металла.
• Рама световой сигнализации с антивибрантами дублирующая световые сигналы комбайна.
• Электрическая сеть.
• Набор ремней безопасности для фиксации жаток.
• Для всех типов жаток длиной от 0 до 9,6 м: в буксире с комбайном.

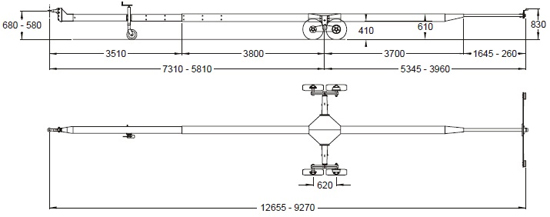

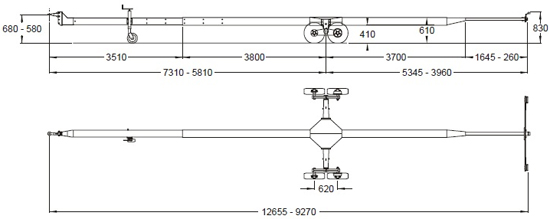

Размеры, мм.:

• Длина тележки регулир.: 12655-9270.
• Расстояние оси колес от крюка сцепки: 7310-5810.
• Расстояние оси колес от световой рамы: 5345-3960.


Перевозит жатки длиной от 0,0 м. до 9,6 м. в буксире с комбайном (до 12,00 м. в буксире с трактором):

• Три опоры – кронштейна (две опоры – по заявке , для жаток длиной до 7,0 м.), регулируемые.
• Рама телескопическая.
• Специальный сплав стали FE510 (грузоподъемность 51кг/кв.мм).
• Балансировка колес.
• Рама световой сигнализации двухсекционная, со специальным креплением (при ударе рама  вибрирует, но не гнется и не ломается).
• Электрическая сеть.
• Набор ремней безопасности для фиксации жатки к тележке.
• 04 шины, тип «6-00-9» 12 PLY Rating, повышенной грузоподъемности (1200 кг/колесо, при скорости 40Kм\час, давление 8Bar/10Bar).
• Опорное колесо из металла, регулируемое по высоте и складываемое во время движения.
• Крюк сцепки регулируемый в 2-х позициях.
• Сцепка с любым комбайном и трактором.


Выпускается в двух версиях:

N50B-X «GRANO» (Зерновая) — для перевозки исключительно зерновых жаток.
N50B-X «UNIX» (Универсальная) для всех типов жаток (зерно, кукуруза, подсолнечник, рис, соя).

Общие характеристики и преимущества

• Масса тележки:
  N50B-X «GRANO» (Зерновая) — 680 кг.
  N50B-X «UNIX» (Универсальная) — 810 кг.
• Грузоподъемность — 4000 кг.
• Скорость — 40 км/ч.
• Сцепка с любым комбайном и трактором.
• Перевозит жатки длиной от 0 м до 9,6 м в буксире с комбайном ( до 12.00 м в буксире с  трактором).
• Рама телескопическая (регулируем длину прицепа).
• 03 опоры-кронштейна (длинные жатки не провиснут во время перевозки).
• Специальный сплав структурированной стали марки FE510, грузоподъемность 51 кг/кв.мм. Это придает тележке одновременно особую прочность и легкость.
• Моноось, расположенная по центру обеспечивает малый радиус поворота (а значит высокая маневренность и отличная стабильность во время движения по дорогам).
• 4 грузовых колеса с шинами повышенной грузоподъемности: 1400 кг при скорости 40 км/ч; легко заменяемые (при срочной необходимости, их можно легко найти в торговой сети).
• Балансировка парных колес повышает устойчивость тележки. Копирует рельеф дороги и не допускает резкой встряски тележки. При этом нагрузка равномерно распределяется на каждое колесо в отдельности (увеличивается грузоподъемность тележки).
• Простота установки жатки на тележку.
• Диаметр колес был специально выбран такого размера, чтобы комбайн мог грузить и  разгружать жатку не поднимая ее вверх и без дополнительных средств погрузки. Таким образом в процессе погрузки /разгрузки не повреждаются ни сама жатка, ни тележка.
• Еще один плюс: в случае случайного прокола шины (или ее разрыва) стабильность сцепки и сохранность жатки гарантирована!
• Рама световой сигнализации состоит из двух боковых секций, каждая из которых зафиксирована специальным креплением выполненным из особой резины. (при ударе рама вибрирует, но не гнется и не ломается).
• Опорное колесо регулируемое по высоте и складываемое во время движения, из металла.
• Крюк сцепки регулируемый в 2-х позициях.
• Тележки демонтируются для перевозки (экономим затраты на их транспортировку: в еврофуру 13,6 м могут поместиться от 25 до 32 штук тележек в зависимости от моделей).
• Запасное колесо в комплекте, по заявке ( цена за 1шт. 100 евро нетто для клиента).
• Оперативная разработка конструкции под новые типы жаток.
• Срок гарантии – 24 месяца (за исключением шин).
• Цвет: стандартный темно-серый «dark grey RAL 7015». На выбор другой цвет при минимальном заказе 10 штук.


Дополнительная информация:

• данные характеристики были разработаны в тесном сотрудничестве с некоторыми известными Европейскими производителями комбайнов специально для перевозки жаток длиной до 9,60 м. и весом до 3000 кг при буксировке комбайном.
• Модель N50B-X – выбрана производителем комбайнов LAVERDA для комплектации  поставляемых ими комбайнов на экспорт, в т.ч. на российский и украинский рынок.
• Все модели транспортных тележек «NARDI» выпускаются из высокопрочной стали в соответствии с нормативами «EN10219 INTERNATIONAL STEEL NORMATIVE», что обеспечивает надежность при их эксплуатации.


Транспортные тележки для перевозки жаток комбайна под маркой «NARDI» выпускаются Итальянской компанией «Pegaso SRL» с 1980 года.

«NARDI» – это фирменный знак, самого популярного брэнда в Италии в данной отрасли.

N50B-X «GRANO» (Зерновая)
